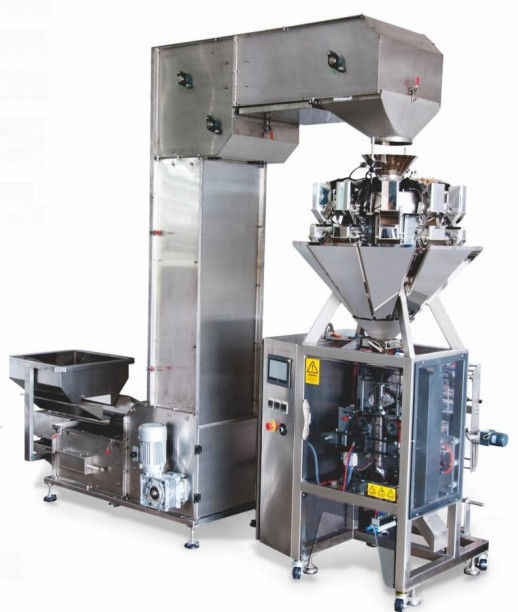

50-100 zakken/min Automatische weeg- en verpakkingsmachine 2,5 kW

Geïntegreerd weeg- en automatisch verpakkingssysteem

Processtroom:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Volledig automatische intelligente hogesnelheidspakketmachine voor kleine doses

Technische parameters van de verpakkingsmachine:

Verpakkingsmateriaal: deeltjes, tabletten en onregelmatige voorwerpen die gemakkelijk te wegen zijn

Verpakkingscapaciteit: 1-30 g

Verpakkingssnelheid: 50-100 zakken/min (afhankelijk van de lengte van de zak en de materialenomstandigheden)

Kapasiteit voor het maken van zakken: 50 ≤ W ≤ 150 mm × L ≤ 230 mm

Verpakkingsfolie: ≤ 320 mm

Grootte zak: TBD

Breedte van de verpakkingsfolie: te bepalen

Verzegelingsvorm: achterverzegeling

Verticale afdichting: zijdelingse afdichting (eenmalige werking)

Breedte van de achterkant van de afdichting: 10 mm rechte korrel

Horizontale afdichtingsbreedte: de volledige breedte van de horizontale afdichtingsvorm is 20 mm, met rechte lijnen (afstand van 2 mm)

Snijdmethode: gespikkeld snijden (horizontale afdichting met een mes in het midden, niet-onafhankelijk snijden)

Opto-elektronische bediening: kleurcodecontrole lengte of aanraakscherminstellinglengte

Metode voor het trekken van de zak: servomotor aandrijft de riem om de zak te trekken

Horizontale afdichting: servomotor horizontale afdichting

Verpakkingsmaterialen: samengestelde verpakkingsmaterialen

Stroomvoorziening: AC 220V/50HZ 2,5 kW

Gasbrondruk: 6 kg

Gasverbruik: 0,4 m3/min

Basisconfiguratie:

7 "Inovance kleuren touchscreen+Inovance PLC (Chinese bedieningstaal), met foutmelding en zelfdiagnostiekfunctie

Taiwan AIRTAC pneumatische onderdelen

Temperatuurregeling met Yudian (1 verticaal zegel, 2 horizontaal zegel)

Innovatie servo motorzak trekken

Vernieuwing servomotor horizontale afdichting

Elektrische componenten van Schneider of OMRON

De blootgestelde delen van de gehele machine zijn vervaardigd van 304 roestvrij staal of van aluminiumlegeringsmateriaal (exclusief bewegende delen)

Het met het materiaal in contact komende deel is gemaakt van roestvrij staal 304

Technische parameters van de gecombineerde schaal:

HX-A14 14 kop 0,5L roestvrij staal waterdicht microcomputer combinatie schaal

Technische parameters:

Gewichtsbereik: 1-200 g

Weegsnelheid: ≤ 110 zakken/min (afhankelijk van het gewicht van de verpakking en de materiaalkenmerken)

Weegnauwkeurigheid: X (0,5) niveau, ongeveer ± 0,1-0,5 g (afhankelijk van de materialsituatie)

Hoopcapaciteit: 500 ml

Bestuurwijze: stappenmotor

Karosserie materiaal: 304 roestvrij staal

Materiaal van de schaalhopper: 304 plat roestvrij staal

Stroomtoevoer: AC 220V/50HZ 1,5KW/10A

Intelligente coderingsmachine voor warmteoverdrukken

Technische parameters:

Printkop: 32 mm breed, 300 dpi (12 punten/mm)

Afdrukbereik: 33 mm * 75 mm

Afdrukmodus: intermitterend

Drukfrequentie: ≤ 250 keer per minuut

Bandlengte: 600 m (maximale lengte 1200 m)

Bandbreedte: 33 mm

Communicatie-interface: USB/ondersteunt RS232, dual Ethernet, USB-kaartlezer en -scanner, binaire en ASCII-communicatieprotocollen, Windows ® Driver, ZPL en SATO-simulatie

Stroomvoorziening: spanning AC100V~240V

Vermogen: 120 W

Werkomgevingstemperatuur: 0-40 °C

Relatieve luchtvochtigheid: 10% -95% (niet condenserend)

0.5m luchtbron 3/min

Gewicht afdruk: 4,8 kg, bedieningshandle: 0,4 kg

Vervoercapaciteit: 0-10 kubieke meter per uur (berekend op basis van een laadcoëfficiënt van 0,5)

Uitlaathoogte: 3600 mm (afhankelijk van de apparatuurhoogte)

met een gewicht van niet meer dan 50 kg

Ketting: 304 roestvrij staal

Materiaal van de liftemmer: PP, volle capaciteit 2,2 L

Vibratieslot: 1000L x 280W x 100H

Materiaal van de beugel: gewone stalen sproeiplastic, materiaal van de materiaalhopper: 304 roestvrij staal

Volume van de hopper: 60L

Beheersing: uitgerust met een bedieningskist, variabele frequentieregeling, met inbegrip van een condensatorniveau-apparaat

Vermogen van de voedingsbron: enkelfasig 220V 50Hz 750W

Totaal gewicht: 200 kg

Met inbegrip van chipverwijderingsfunctie (uitgerust met magnetische staaf en sedimentvibrator) en stofscheiding en niet-scheiding:IJzer verwijderen verwijst naar de absorptie van ijzerhoudende voorwerpen op de ijzeren staaf wanneer de voedingshopper uitkomtDe buffer kan vervangen worden en die zonder gaten worden gebruikt voor het verpakken van fijne materialen (zoals kleine vruchten).

Afbeeldingsschema van een intelligente codemachine voor warmteoverdracht:
